Incubadora de transporte para ambulancia - OLIDEF

00736425   INCUBADORA DE TRANSPORTE PARA AMBULANCIA OLIDEF – MEDELCO


Las conexiones de la baterías siempre deben de ser en paralelo- la batería es RT12180-12V

Este el modulo de control-interna, se ve claramente el cooler calefactor  de

Parte frontal del modulo del control

Colocando el modulo de control la conexión con la fuente de alimentación es en base dispositivo de clavijas

Bombilla de iluminación auxiliar de 12v 9w  0C° - 50C°

A: temperatura de piel, B: temperaqtura de cúpula, C: temperatura programada el equipo solo llegara hasta 34 °C  D: alarmas, E: selección de temperatura de piel o temperatura de cúpula.

A:predido/apagado B: fuente de alimentación externa(DC)ambulancias, C:sensor de temperatura, D:fuente de Alimentación AC

A:valvula espiratoria en la conexión esta el diafragma B:regula el porcentaje de oxigeno a administrar pero lo correcto es 70% O2 y 30% de aire

Se enciende el equipo por la parte posterior y el sistema automáticamente indica el peso del bebe de 10 KG. Este valor es modificable, con la perilla y se fija con el botón medio de la perilla

Una vez fijado el valor de peso del bebe el sistema muestra los valores default para este peso que también son modificables

Si el sistema no encuentra el ingreso de aire y emite un mensaje de alerta y si no dispone simplemente la callamos con el silenciador de alarmas. Lo que respiramos es aire y oxigeno.

A:presión espiratoria B: PEEP, C: frecuencia,

G:modo de ventilación en este caso es el CMU (H)

K: silenciador de alarmas, J: manual, F: menú principal, I: perilla selectora, T: botón de confirmación.

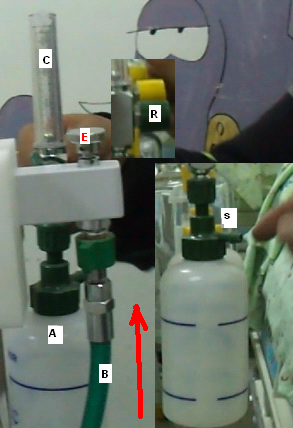

La incubadora tiene control de humedad pasiva (mojar esponja con 1/2 agua destilada), asimismo tiene control de oxigeno pasiva A: si conectamos oxigeno aun valor que indica  el punto B esto regulado en el FLUJOMETRO del balón estaríamos regulando

B: si conectamos al balón de oxigeno o a una toma de pared, esta va a funcionar como un caño, tiene una llave general la (E ) se abre o se cierra, abierto va a succionar, cada una de estos tiene su llave individual (R), tiene color verde de oxigeno amarillo de aire. Al final trabajan como un aspirador y no llevan filtro A: tiene sistema de seguridad, se llena y deja de absorber

C: SENSOR DE OXIGENO / CELDA GALVANICA este dispositivo contacto con el  oxigeno se va gastando



Descripción de componentes



1.    Pantalla de 3 1/2 dígitos - La pantalla de cristal líquido (LeO) de 3 1/2 dígitos proporciona una lectura directa de concentraciones de oxígeno en un margen de 0- 105,0% (de 100,1% a  105,0% usado para fines de determinación de calibración). Si es necesario, los dígitos también  muestran los códigos de error y de calibración.

2.    Indicador de pila gastad --:: El indicador de pila gastada se encuentra en la parte superior de la pantalla y se activa

solamente si el voltaje de las pilas es menor que el nivel normal de operación.

3.    Símbolo "%" - El símbolo "%" se encuentra a la derecha del número de concentración y se muestra durante una operación normal.

4.    Símbolo de calibrado - El símbolo de calibrado se encuentra al pie de la pantalla y está programado para activarse cuando es necesario realizar la calibración.

5.    Tecla ON/OFF - Esta tecla se utiliza para encender y apagar el dispositivo.

6.    Tecla de calibrado - Esta tecla se utiliza para calibrar el dispositivo. Si pulsa la tecla durante más de tres segundos, forzará el modo de calibrado del dispositivo.



PRECAUCiÓN: Durante la calibración, el dispositivo asumirá un tanto por ciento de  concentración de oxígeno. Para realizar un calibrado correcto, asegúrese de aplicar 100% de oxígeno o aire ambiente aldispositivo durante lacalibración
